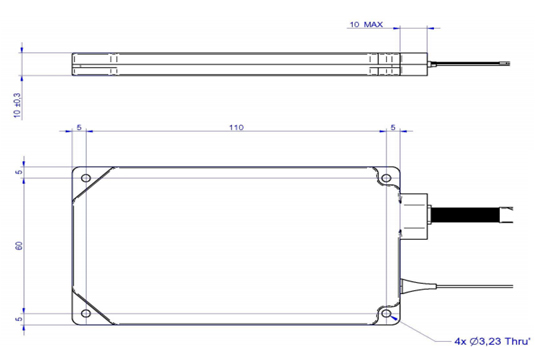

结构示意图
电接口定义
无
产品性能
参数 | 指标 | |
最小 | 最大 | |
| 通道数（ch） | 16 | 48 |
| 信道频率间隔（GHz） | 100 | |
| 中心波长带宽（nm） | ±0.1 | |
| 中心波长（nm） | 1567.13～1527.99 | |
| 中心波长精度（nm） | ±0.05 | |
| 1dB 带宽（nm） | 0.4 | |
| 3dB 带宽（nm） | 0.55 | |
| 20dB 带宽（nm） | 1.2 | |
| 插入损耗（dB） | 6.0 | |
| 相邻信道隔离度（dB） | 25 | |
| 非相邻信道隔离度（dB） | 30 | |
| 总信道隔离度（dB） | 21 | |
| 偏振相关损耗（dB） | 0.5 | |
| 回波损耗（dB） | 45 | |
| 工作温度（℃） | -15 | +65 |
| 储存温度（℃） | -40 | +85 |
| 封装尺寸（mm） | 120*70*10 | |
订货信息
BAWG | X | XX | XX | XXX | X | X |
B=Broadex | 波段 S=S Band | 产品类型 | 通道数 | 信道间隔 | 连接器类型 | 温度类别 |
| A=Arrayed | L=L 波段 | FT= 平顶加热型 | 16=16 通道 | 050=050GHz | 0= 无连接器 | 0= 内置温控 |
| W=Waveguide | C=C Even 波段 | SFT= 小型平顶加热型 | 24=24 通道 | 100=100GHz | 1=FC/UPC | 1= 外置温控 |
| G=Grating | D=C ODD 波段 | GT= 高斯加热型 | 32=32 通道 | 200=200GHz | 2=FC/APC | 2= 无温 |
E=C Even+ 波段 | FA= 平顶无热型 | 40=40 通道 | XXX= 客户指定 | 3=SC/UPC | ||
F=C ODD+ 波段 | GA= 高斯无热型 | 48=48 通道 | 4=SC/APC | |||
X= 客户指定 | XX= 客户指定 | 80=80 通道 | 5=LC/UPC | |||
| XX= 客户指定 | 6=LC/APC | |||||
| X= 客户指定 | ||||||
